建设工程解决方案

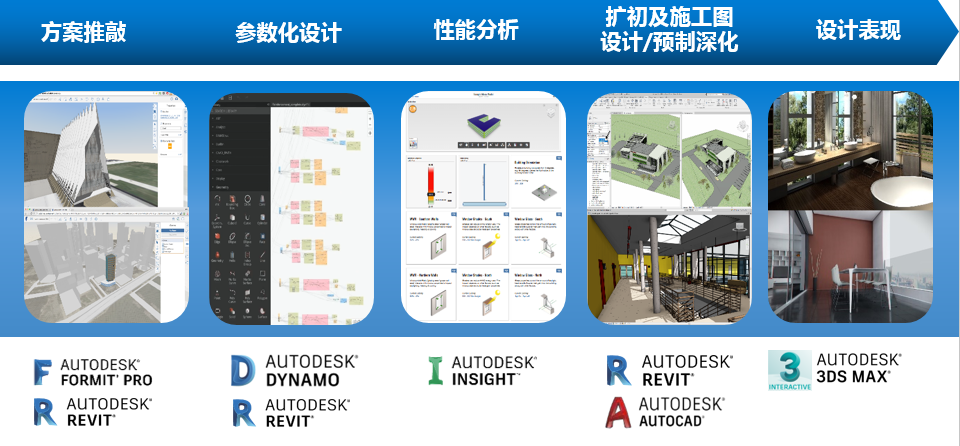

1、设计阶段BIM解决方案一览

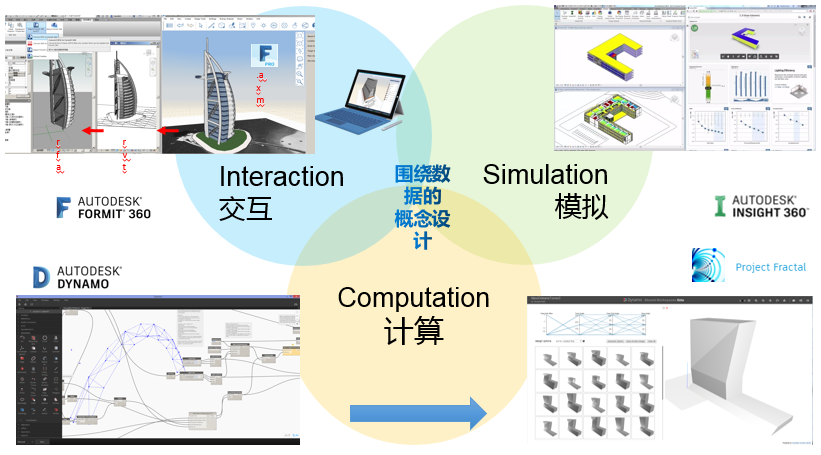

1.1方案推敲

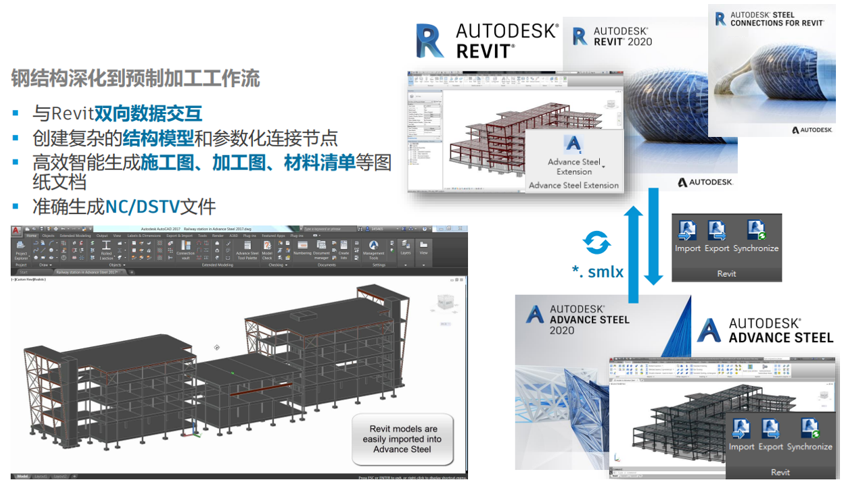

1.2 钢结构设计：Revit + Advance Steel

Advance Steel: 超强的钢结构建模能力

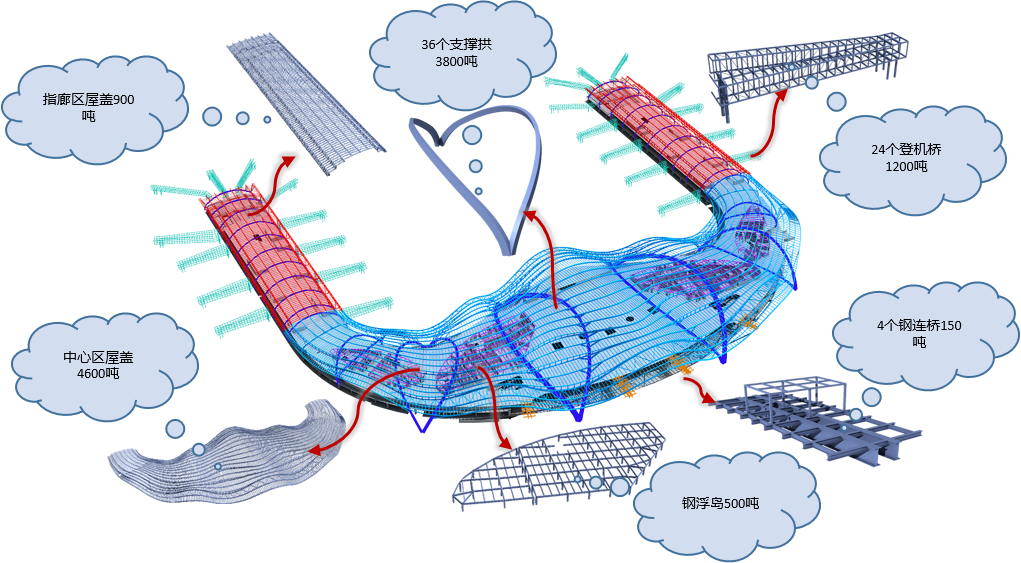

桂林两江国际机场扩建工程—T2航站楼钢结构是由中心区屋盖钢结构、指廊区屋盖钢结构、支撑拱钢结构、登机桥钢结构、钢连桥钢结构和钢浮岛钢结构六部分组成，总用钢量1.1万吨。

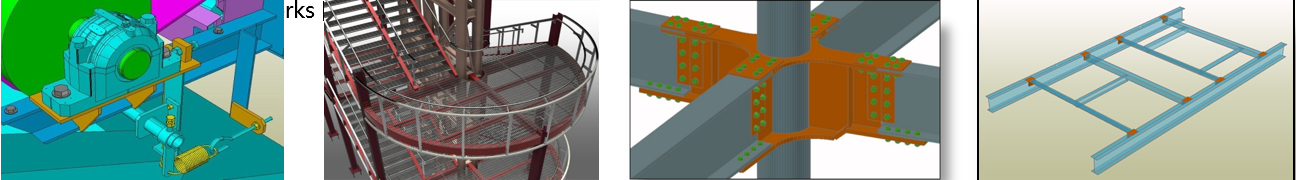

钢结构建模，从概念到数控加工

丰富的结构构件库(型钢，屋面体系等)

完整的参数节点库

节点设计引擎

丰富的维护体系 (楼梯，扶手，爬梯等)

复杂的折板(如圆锥形的或扭转的)

焊接梁，变截面梁和曲梁

管理，从施工图到零件加工图

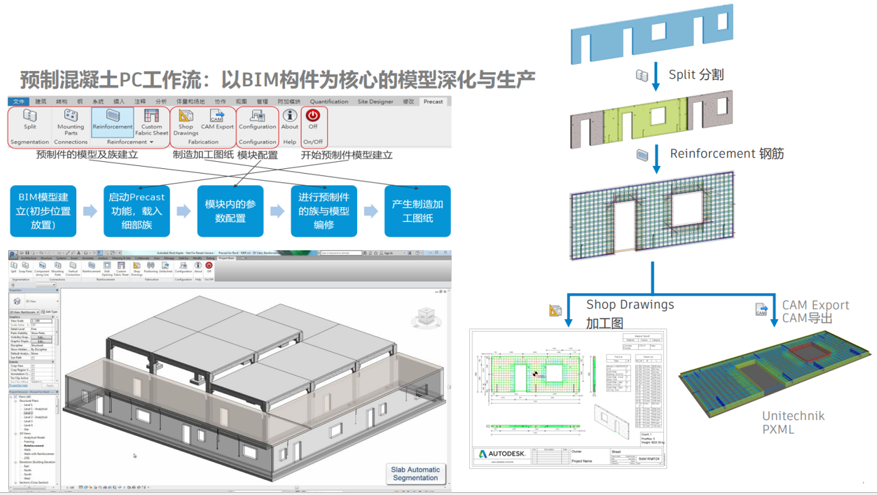

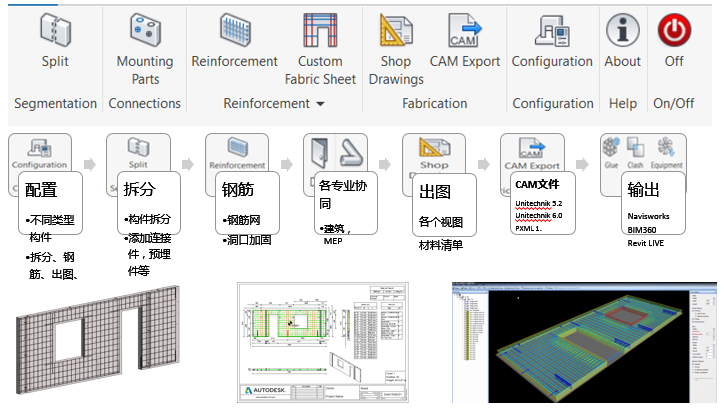

1.3 装配式混凝土构件设计：Precast Extension for Revit

1.4 从设计到预制：Revit+MEP Fabrication

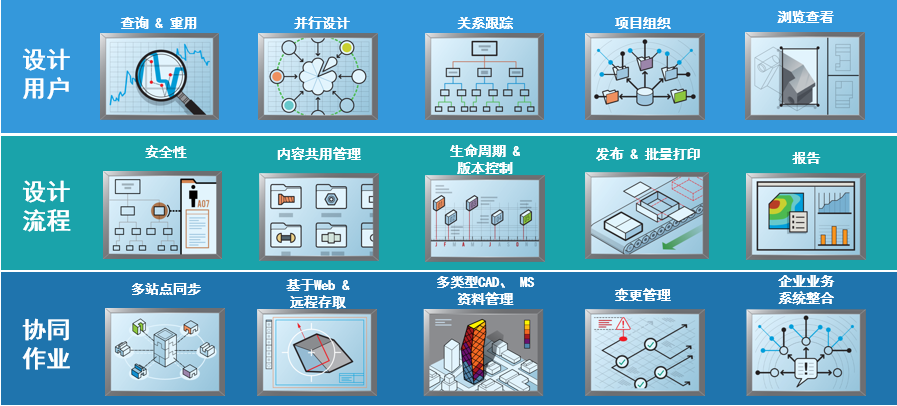

1.5 基于Vault的项目文档数据管理与协同

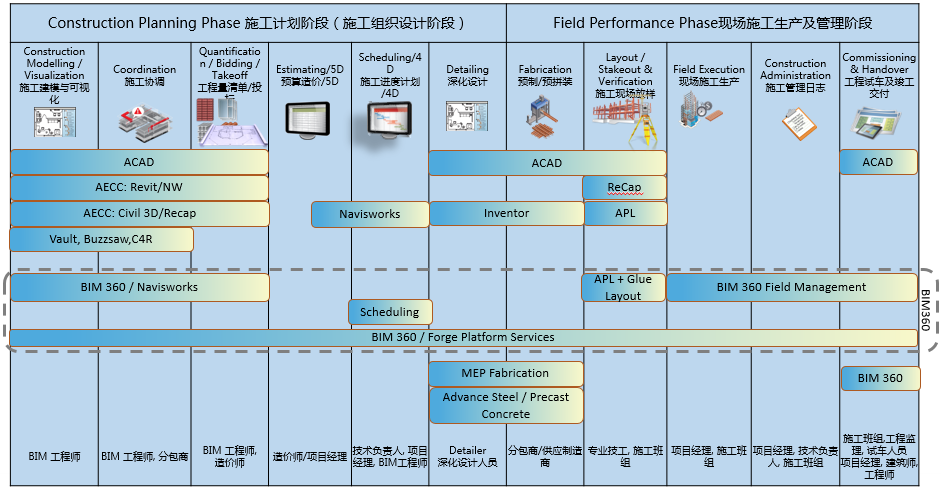

2、施工阶段BIM解决方案一览

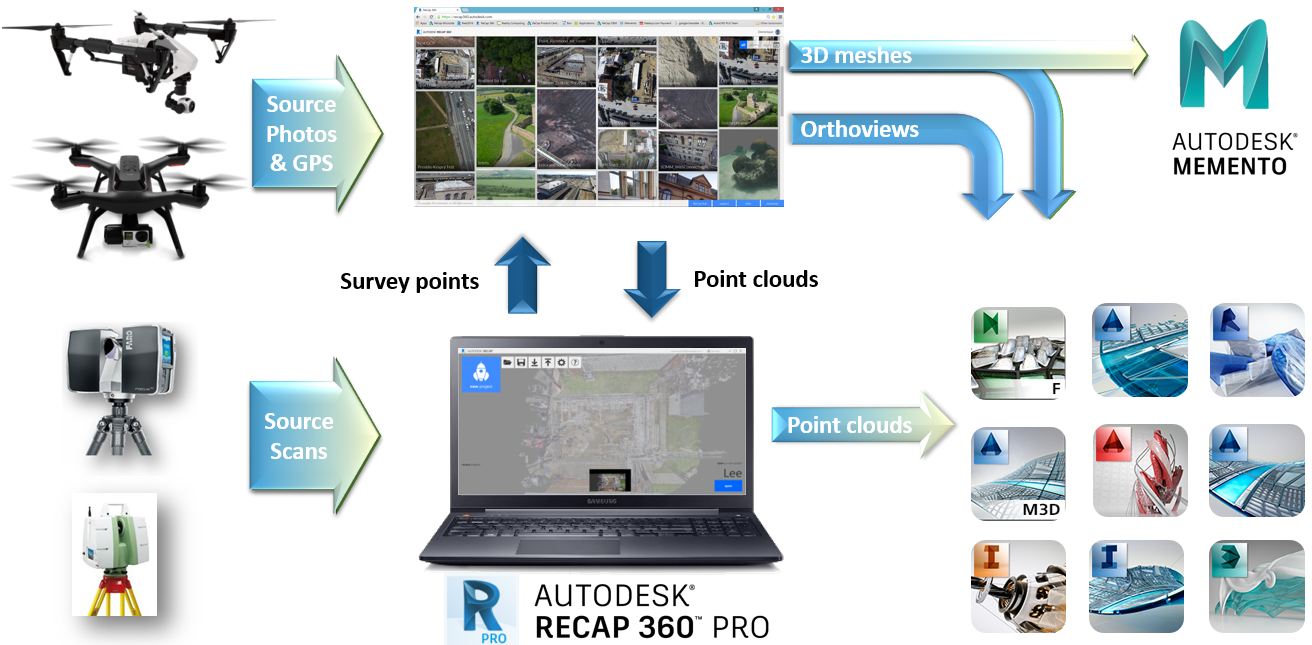

2.1 BIM应用——现实捕捉工作流

激光扫描与无人机拍照混合数据流 - ReCap Pro

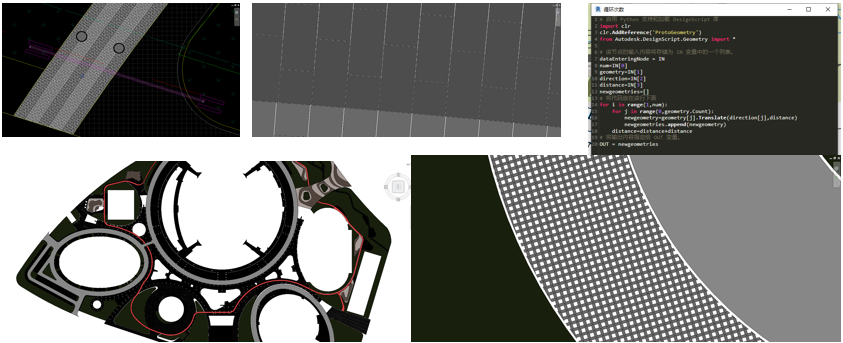

2.2 BIM应用——Dynamo辅助参数化建模排砖

兰州奥体中心铺装BIM项目

案例名称：兰州奥体中心铺装BIM项目

使用软件：revit/dynamo

项目概况：本项目为兰州奥体中心景观项目，总面积达到50万平方米，按照最大砖块600x600大小计算，也要铺贴130万块地面铺砖，同时每块砖之间要留有3mm的缝，由于景观设计问题，图纸无法正确表达地面真实铺贴状况，只能通过BIM模型来展示真实铺贴设计，工作量巨大。

项目亮点：使用Dynamo软件进行开发，与Revit形成交互，自动按照一定设计逻辑进行地面的铺装自动排版。

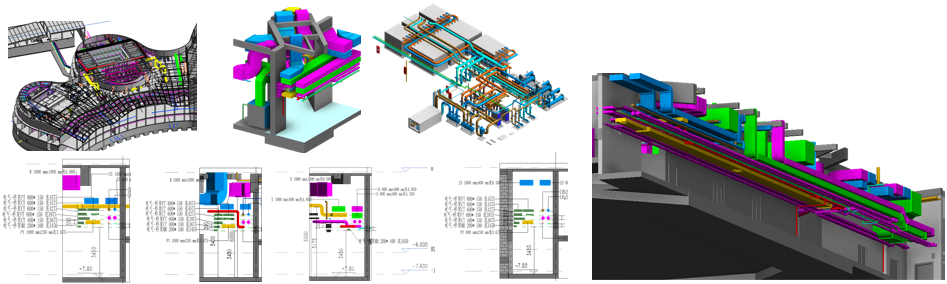

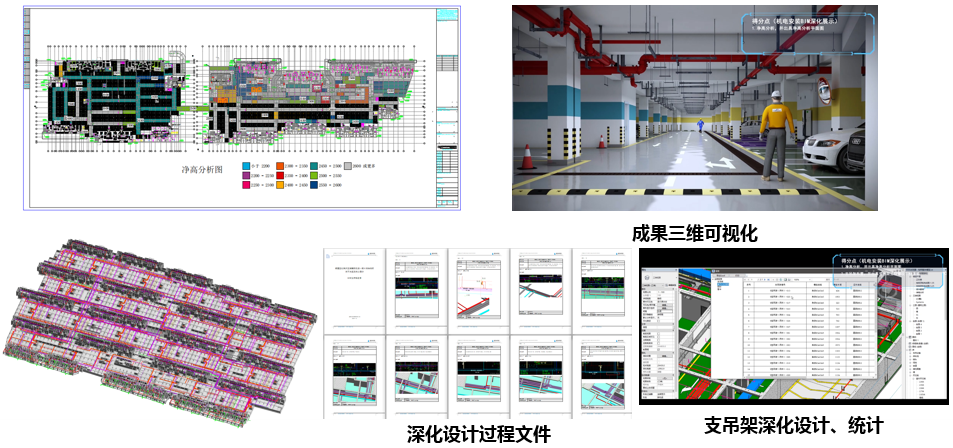

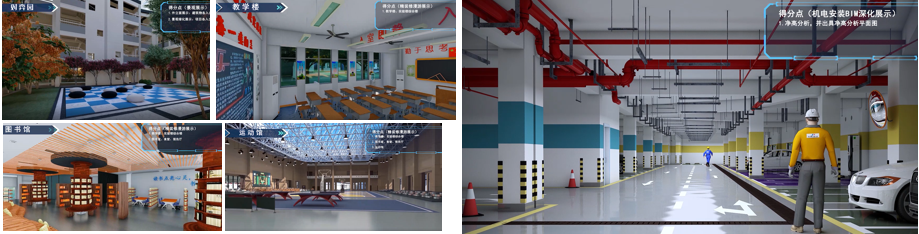

2.3 BIM应用——常规住宅小区的BIM管线综合深化

BIM技术在工民建住宅小区中的应用已经非常成熟，应用普遍为：各专业深化设计、管线综合排布、预留预埋、净高分析、及现场可视化应用等。

2.4 BIM应用——辅助现场机电安装

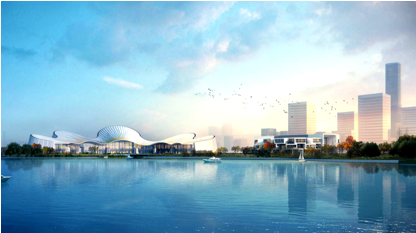

南通大剧院

使用软件：revit/lumion/Autodesk BIM360 Glue/navisworks

项目概况：本工程包含五大单体，建筑面积11万平，歌剧院（1600座）地下3层，地上7层；音乐厅（1200座）地下2层，地上4层；戏剧院（600座）地下2层，地上6层；多功能厅（400座）地上4层；少年活动中心儿童剧院（300座）地上4层。

项目亮点：剧院类项目临时预留洞口较多，钢结构复杂、走廊为弧形。考虑机电预留预埋，需提前做好BIM深化工作，主要有图纸会审、碰撞检测、深化设计、方案编制及技术交底等方面的严格管理与完善。各个系统的机电管线布置复杂、交叉繁多，在设计图纸中都是分系统表示各系统的管线，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突。

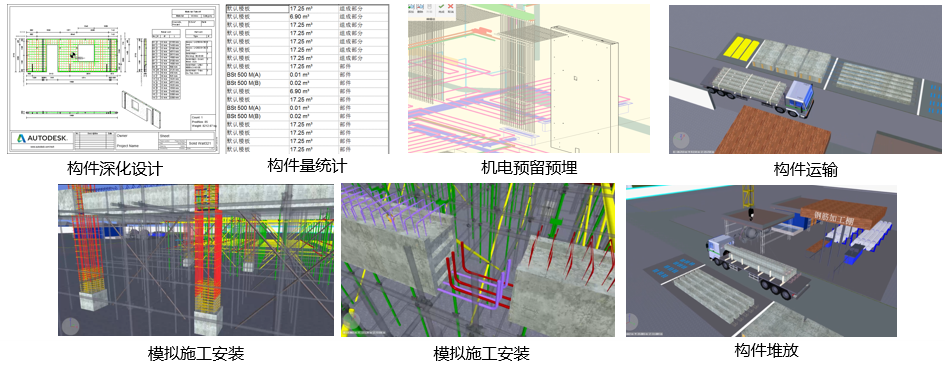

2.5 BIM应用——装配式住宅

设计阶段：

装配式住宅在设计、施工过程中，BIM技术的模拟功能是应用最为广泛的一项功能。基于Revit软件以及Precast Extension for Revit插件可以再设计阶段基于原有的revit设计模型进行深化设计，可以将住宅水电与暖气等设备情况都进行综合考虑，从而便于整体把控住宅的所有细节。

施工阶段：

Revit软件可以对混凝土的用量与施工全过程中的所有数据加以分析。在实际应用当中，BIM能够满足施工需求，提高软件建模的精准度，保证施工顺利进行。

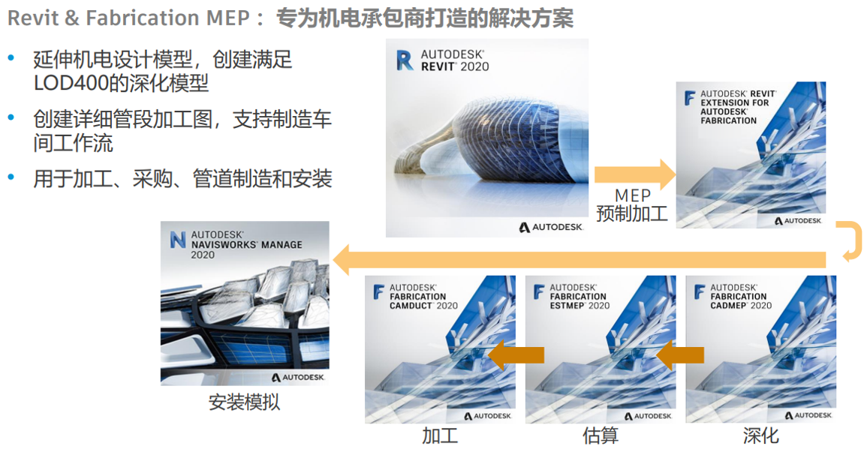

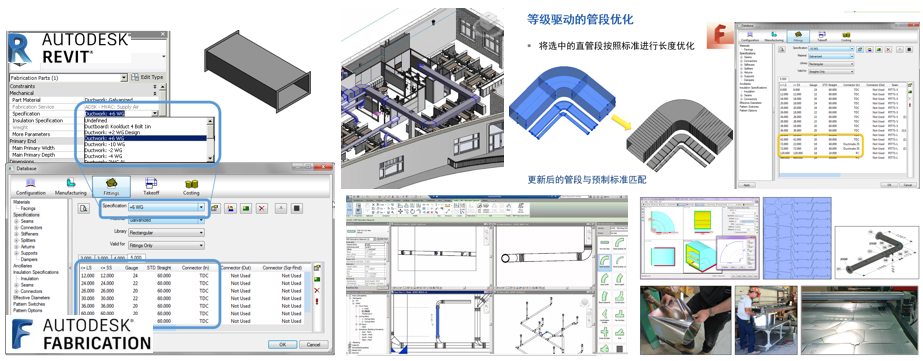

2.6 BIM应用——机电深化设计到预制加工

•Revit创建的机电模型，导出的MAJ文件给Fabrication CAMDUCT用来风管预制，Fabrication CADmep软件是REVIT和Fabrication CAMDUCT中间的互通软件，用来对细节进行编辑。“Revit Extension for Fabrication”插件可以供REVIT和Fabrication CAMDUCT相互导入导出。

•使用 Autodesk® Revit® Extension for Autodesk® Fabrication 将预制布局从 Revit 导出到预制作业。

•使用此扩展导入 Autodesk Fabrication 产品（CADmep、ESTmep 或 CAMduct）中创建的预制作业，以便能在 Revit中继续建模。
